1. 상세설계

상세설계

   상세설계 단계에서는 시스템의 레이아웃을 확정하고 제작도면과 자재소요서를 작성한다. 기본설계 단계에서 시제품을 제작하면서 제작도면의 초안이 어느 정도 작성된 상태이므로, 견실최적설계를 통해 확정된 설계변수를 반영하여 제작도면을 완성한다. 그리고 이를 기반으로 소요부품명세서를 종합하여 자재소요서를 작성한다.


2. 제작도면 작성

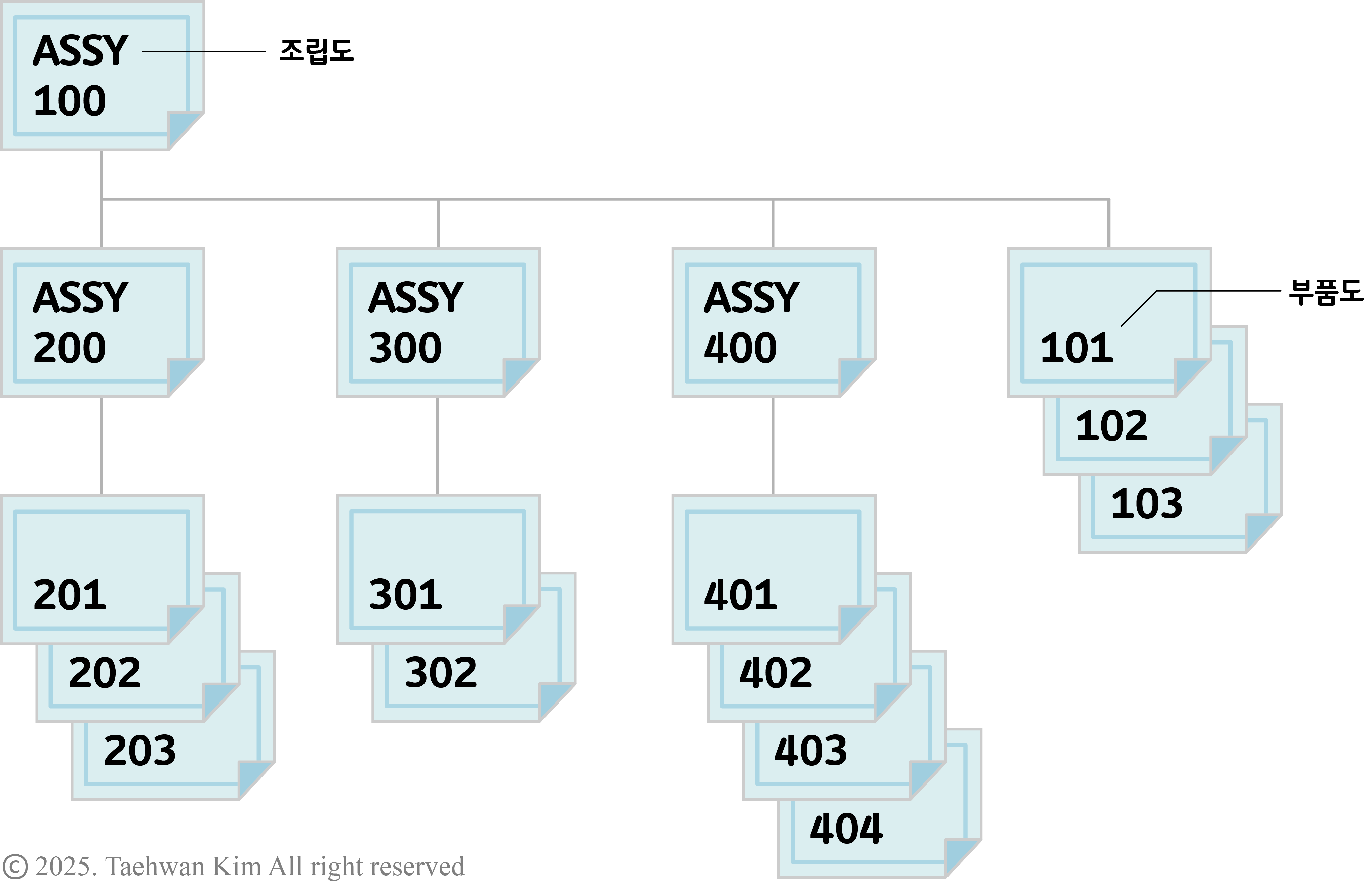

제작도면 계층 구조

   최종 시제품 레이아웃의 조립도와 부품도를 작성한다. 이때 위 그림과 같이 계층 구조를 형성하여 도면을 관리한다. 시스템의 최종 조립도가 계층 구조에서 최상위에 위치하며 도번은 100으로 정의한다. 해당 도면이 조립도라는 것을 나타내기 위해 도명에 ASSY 키워드를 추가한다. 하위 계층에는 상위 조립도를 조립하기 위해 필요한 구성품의 조립도와, 동일한 계층에 속한 조립도에 포함되지 않는 부품들의 부품도가 위치한다. 각 조립도의 도번은 200, 300 등으로 새롭게 정의하고, 각 부품도의 도번은 101, 102 등으로 정의하여 100번 조립도에 소속되어 있다는 의미를 나타낸다. 나머지 조립도 또한 동일한 방식으로 계층을 나누어 도면을 관리한다.



2.1. 조립도

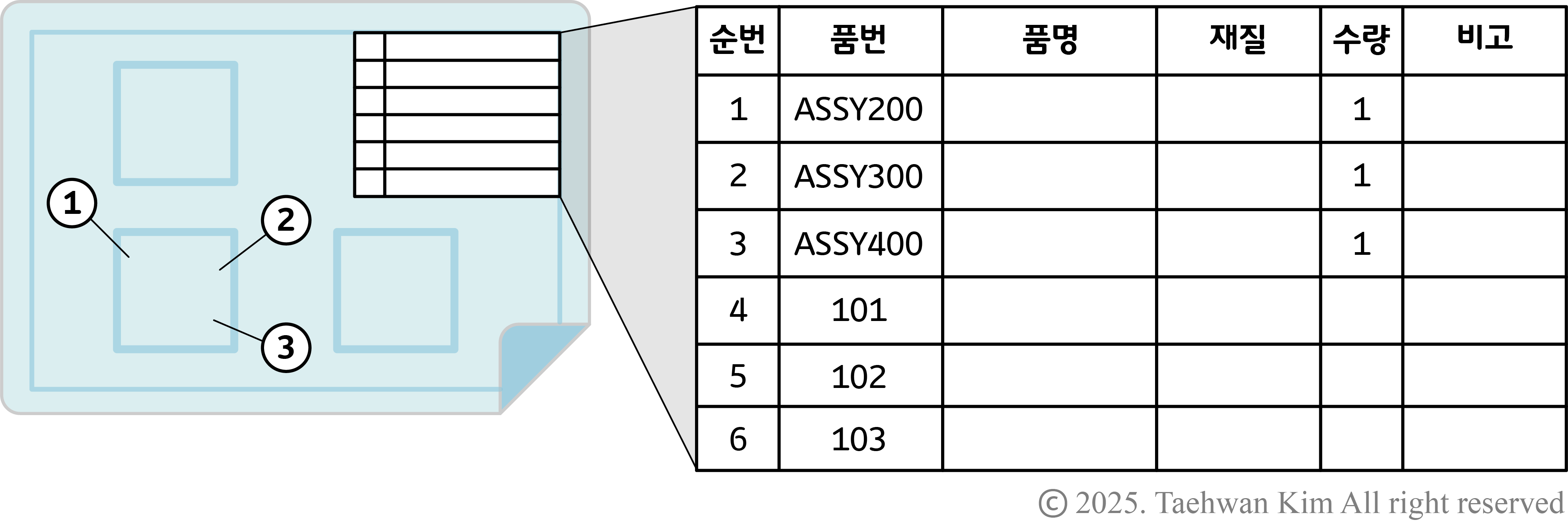

조립도와 소요부품명세서

   조립도는 한 구성품에 대해서 부품들이 어떻게 조립되어 있는지 나타낸 도면이다. 정면도, 평면도, 우측면도로 구성품의 형상을 나타내고, 전체 크기 등 주요한 치수 위주로 기입한다. 필요에 따라서는 구성품의 내부 구조를 보여주기 위한 단면도 또한 추가한다. 조립도의 우측 상단에는 소요부품명세서를 표로 작성한다. 소요부품명세서의 순번은 각 구성품 혹은 부속품에 할당된 번호이며, 주요한 부품 위주로 조립도에서 지시선을 끌어내어 번호를 표시한다. 품번과 품명에는 설계 공동체 내에서 통용되는 고유번호와 이름을 각각 기입하고, 재질에는 가공품일 경우에는 원소재 재질을, 규격품일 경우에는 발주사에서 사용하는 모델명을 기입한다. 수량에는 해당 구성품을 조립하는 데 필요한 수량을 기입하고, 비고에는 발주사 이름이나 기타 유의사항을 기입한다.



2.2. 부품도

   설계 구성원들이 새로 제작해야하는 부품들을 대상으로 부품도를 작성한다. 부품도 한 장에는 하나의 부품만 나타낼 수 있으며, △형상, △기본치수, △치수공차, △기하공차, △표면거칠기 등의 정보를 빠짐없이 기입한다.



3. 자재소요서 작성

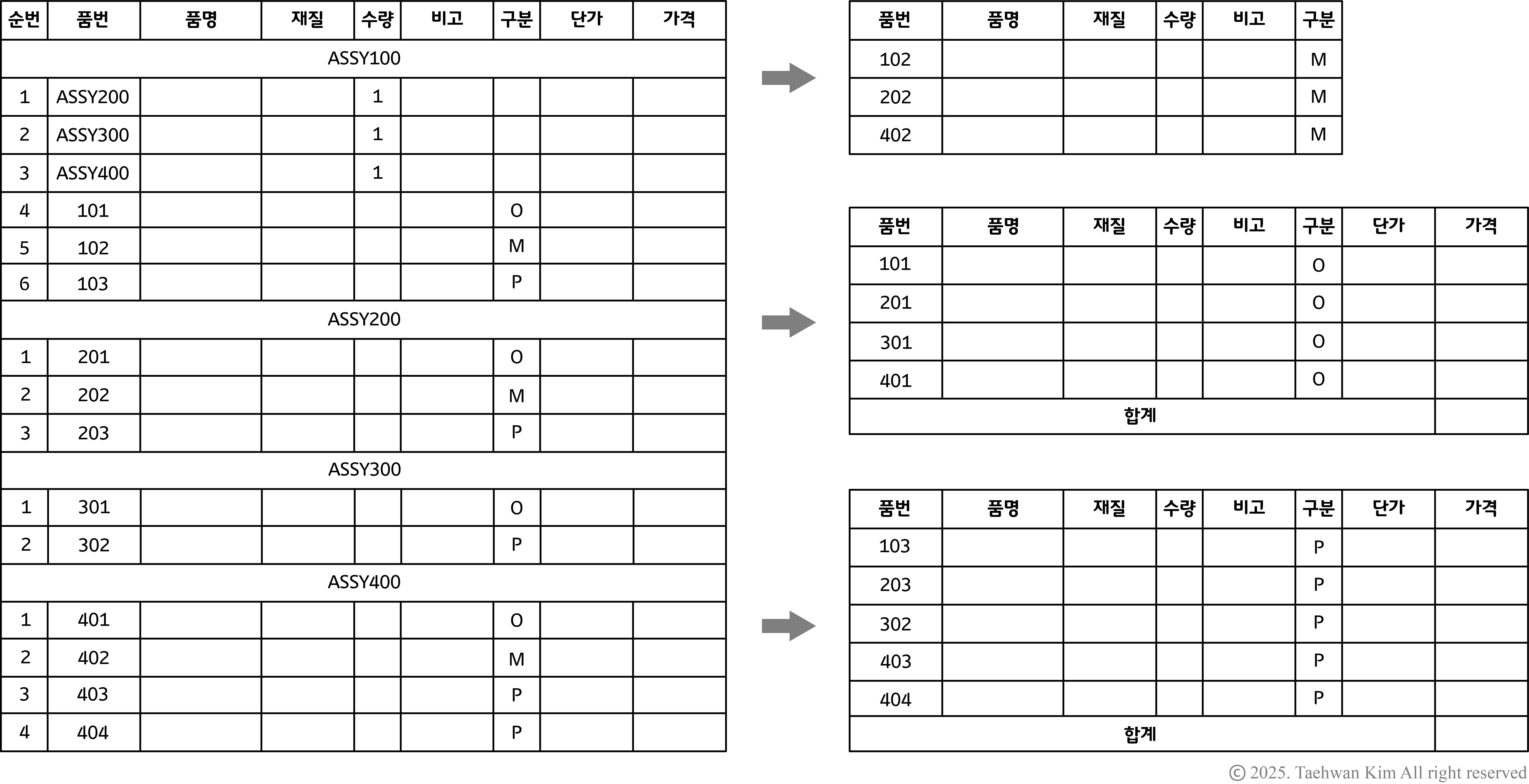

자재소요서

   제작도면이 완성되면 각 조립도에 있는 소요부품명세서를 종합하여 자재소요서(Bill of Material, BOM)를 작성한다. 각 부품별로 사내품(M), 외주품(O), 구매품(P) 등으로 구분하여 조달처를 확정하고 자재소요서에 기입한다. 그리고 구분별로 자재소요서를 추가로 작성하여 관리한다. 사내품이나 외주품 제작을 위해 원자재가 필요하다면 원자재소요서 또한 작성하여 관리한다.







참고문헌
- 김종원. (2008). 공학설계: 창의적 신제품 개발방법론. 문운당.
