아두이노 | 회로 기초 지식

1. 회로 기초 지식

   아두이노 플랫폼을 다루기 위해서는 아두이노 하드웨어와 소프트웨어 사용 방법을 익히는 것뿐만 아니라, 회로를 어떻게 구성하는지, 회로를 구성할 때 어떤 점을 주의해야하는지 알아야 한다. 아두이노 플랫폼을 본격적으로 다루기에 앞서, 회로에 대한 기본적인 지식들을 짚고 넘어가자.



2. 브레드보드

브레드보드

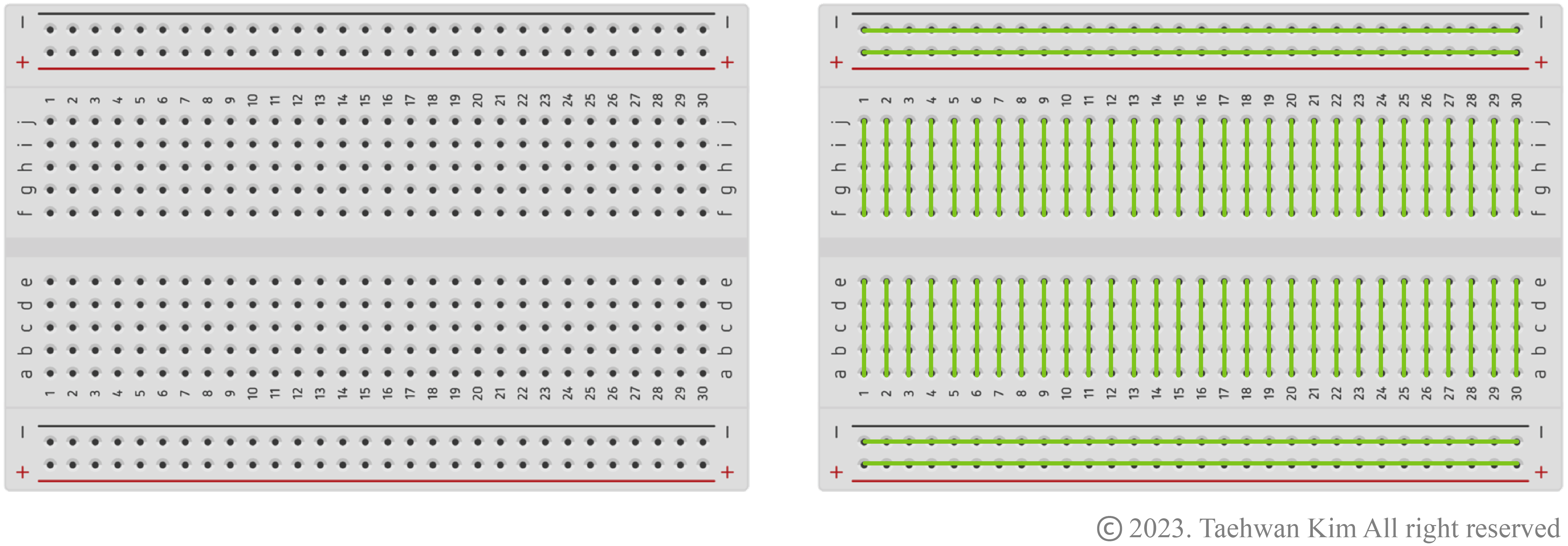

   브레드보드(breadboard)는 전자 회로를 구성하는 데 사용하는 판이다. 인쇄 회로 기판(Printed Circuit Board, PCB)에 회로를 구성할 때에는 납땜이 필수이지만, 브레드보드는 납땜이 필요 없어 PCB를 만들기 이전에 회로를 시험해보거나 연습하기 위해 많이 사용한다. 브레드보드에는 많은 구멍이 나 있는데, 위 그림과 같이 일정 구멍끼리 내부적으로 연결되어 있어 전기가 통한다. 해당 구멍에 전자 소자를 끼워 넣고 전선을 연결하여 회로를 구성한다. 브레드보드는 아래 링크로 접속하면 구매할 수 있다.

브레드보드 400핀 Half Size Breadboard [SZH-BBAD-005]

Breadboard 400pin | 3D CAD Model Library | GrabCAD



3. 회로

회로

   어떤 복잡한 형태를 가진 회로든지, 모든 회로(circuit)는 전원부터 접지까지 이어지는 원(circle)을 이루어야 한다. 전원에서 나온 전하가 접지까지 이동할 수 있도록 전원과 접지까지의 경로가 전선으로 이어져 있어야 한다. 전원을 인가해도 회로에 아무런 반응이 없다면 회로가 전원부터 접지까지 연결되어 있는지 확인하자.



4. 주의사항

주의사항

   회로를 구성할 때 여러 주의사항이 있지만, 모든 회로를 구성할 때 공통적으로 주의해야할 것은 전원과 접지를 바로 연결하는 것이다. 회로 내에서 전원과 접지를 바로 연결하면 전선을 따라 큰 전류가 흘러 전원 공급원이 고장나거나 전선이 과열되어 화재가 발생하는 등의 사고가 발생할 수 있으니, 반드시 회로 내에서 전원과 접지 사이에 저항이 있는 전자 소자를 배치하자. 그리고 회로에 전원을 인가하기 전에 전원과 접지가 바로 연결된 부분은 없는지 눈으로 확인한 후 전원을 인가하는 습관을 들이자.
