1. 아두이노 하드웨어 종류

   모든 아두이노 하드웨어는 기본적으로 연산을 담당하는 마이크로컨트롤러와 입출력 핀을 탑재하고 있다. 아두이노 하드웨어는 그 종류에 따라 각기 다른 성능과 옵션을 탑재하고 있는데, 본인이 수행하고자 하는 프로젝트에 따라 하드웨어 종류를 적절하게 선택하여 사용하면 된다. 현재까지 다양한 종류의 아두이노 하드웨어가 개발되어 출시되었지만, 대표적인 세 가지 하드웨어, ▲아두이노 우노(Uno), ▲아두이노 메가(Mega), ▲아두이노 나노(Nano)를 소개하고자 한다.



2. 아두이노 우노

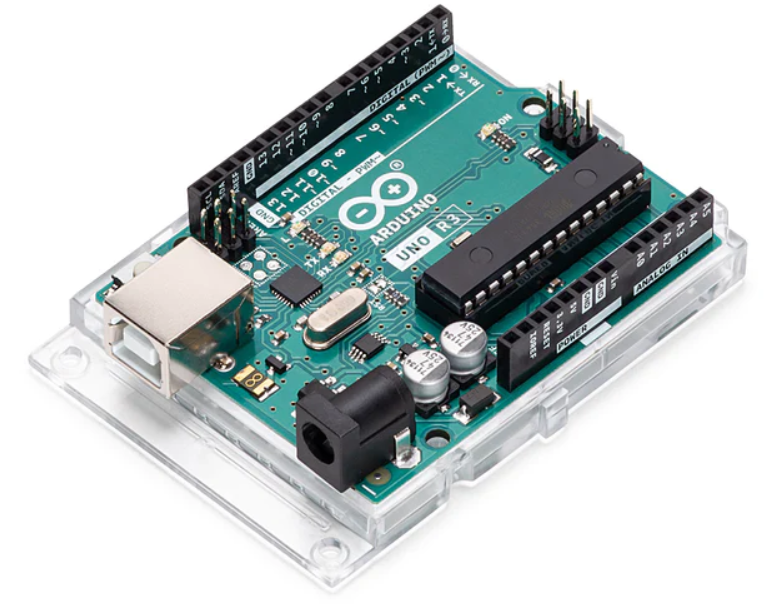

아두이노 우노 (출처: https://store-usa.arduino.cc/products/arduino-uno-rev3)

   아두이노 하드웨어 중 입문자가 가장 먼저 접하는 종류로, 익숙해지기 위한 연습용으로 사용하기에 적절하다. 디지털 입출력 핀 14개와 아날로그 입력 핀 6개를 가지고 있으며, PC와 USB 연결을 통한 시리얼 통신을 지원한다. 아두이노 플랫폼을 처음 이용한다면 해당 하드웨어를 추천한다. 아래 링크로 접속하면 아두이노 우노를 구매할 수 있다.

Arduino Uno (R3)

ARDUINO UNO | 3D CAD Model Library | GrabCAD



3. 아두이노 메가

아두이노 메가 (출처: https://store-usa.arduino.cc/products/arduino-mega-2560-rev3)

   아두이노 우노보다 우수한 성능의 마이크로컨트롤러(ATmega2560, Flash Memory 256 KB)를 탑재하고 있는 하드웨어이다. 디지털 입출력 핀 54개와 아날로그 입력 핀 16개를 가지고 있으며, PC와 USB 연결을 통한 시리얼 통신을 지원한다. 많은 수의 센서와 액추에이터를 제어해야 하는 프로젝트를 수행하고자 한다면 해당 하드웨어가 적절하다. 아래 링크로 접속하면 아두이노 메가를 구매할 수 있다.

Arduino Mega 2560 (R3)

Arduino Mega | 3D CAD Model Library | GrabCAD



4. 아두이노 나노

아두이노 나노 (출처: https://store-usa.arduino.cc/products/arduino-nano)

   아두이노 우노와 동일한 성능의 마이크로컨트롤러(ATmega328, Flash Memory 32 KB)를 탑재하고 있지만 아두이노 우노보다 훨씬 작은 크기를 가진 하드웨어이다. 디지털 입출력 핀 22개와 아날로그 입력 핀 8개를 가지고 있으며, PC와 Mini-B USB 연결을 통한 시리얼 통신을 지원한다. 웨어러블 기기나 포터블 기기와 같이 아두이노 하드웨어를 포함하면서도 작은 기기를 만드는 프로젝트에 사용하기에 적절하다. 아래 링크로 접속하면 아두이노 나노를 구매할 수 있다.

Arduino Nano

Arduino Nano | 3D CAD Model Library | GrabCAD
