아두이노 | 펠티어 열전소자Technology/Arduino 2024. 11. 22. 20:05
1. 펠티어 열전소자
열전소자 열전대와는 반대로, 서로 다른 종류의 금속 한 끝단을 연결한 채로 전류를 가하면 한쪽 면은 뜨거워지고 다른 한쪽 면은 차가워지는데, 이를 열전 효과(thermoelectric effect), 또는 제백 효과와 구분하여 펠티어 효과(Peltier effect)라 한다. 이 효과를 이용해 만든 것이 펠티어 열전소자이며, 전기를 공급하는 것만으로도 냉각 효과를 낼 수 있어 휴대용 냉각기에 많이 사용된다. 아래 링크로 접속하면 펠티어 열전소자를 구매할 수 있다.
A10 열전소자 펠티어 40mm 보급형 반도체냉각 12706
앗! 화면폭이 너무 좁아요. 브라우져의 사이즈를 더 늘여주세요~ 좁은 화면으로 보실 때는 모바일 기기에서 최적화된 화면으로 쇼핑을 즐기실 수 있어요~
scipia.com
2. 확인사항

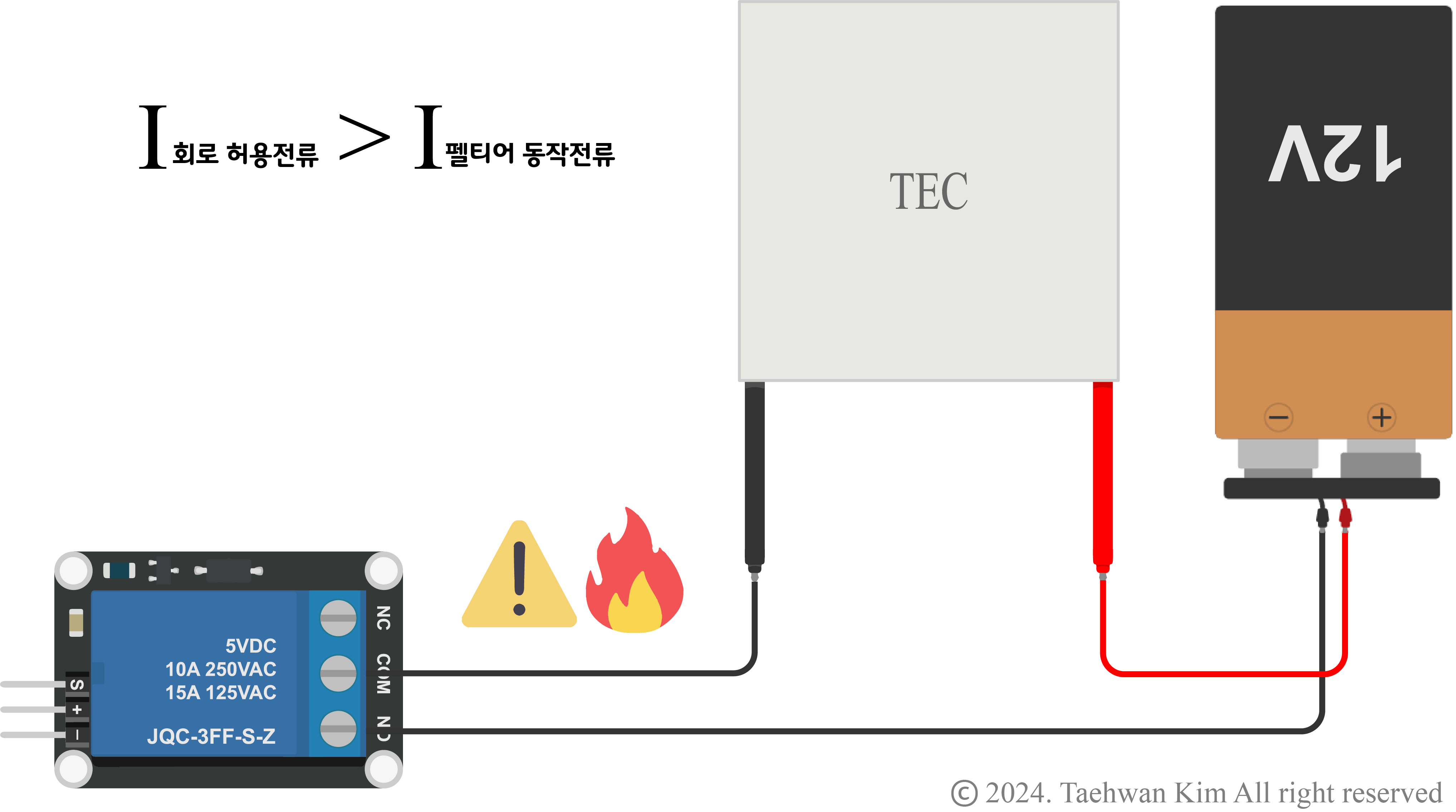

확인사항 펠티어 열전소자에는 큰 전류를 흘려주어야 하기 때문에, 해당 소자와 연결된 전기 요소들의 허용 전류에도 신경써야 한다. 해당 예제에서 다루고자 하는 펠티어 열전소자의 동작 전압은 DC 12V, 동작 전류는 5.8A로, 해당 소자와 연결할 전선과 릴레이의 허용 전류는 이보다 커야한다. 전선과 릴레이의 허용 전류가 5.8A보다 작을 경우, 회로가 파손되거나 과열로 화재가 발생할 수 있으니 반드시 사전에 확인하고 주의해야 한다. 아래 링크로 접속하면 해당 예제에서 다루고자 하는 펠티어 열전소자와 함께 사용하기에 안전한 전선과 릴레이 모듈을 구매할 수 있다.
[KIV] 절연전선2.5SQ 빨강 1M + 미니수축튜브(사은품)
KS 60227-3 IEC 02 KIV 절연 전선 / 규격 : 2.5SQ / 길이 : 1M / 색상 : 빨간색 / 1M 단위로 선택하신 길이만큼 잘라서 판매하며 연선입니다. (예) 수량 1개 -> 1M, 10개 -> 10M. 단위(M)단위가 커질경우 끊어 배송될
www.devicemart.co.kr
[KIV] 절연전선2.5SQ 검정 1M + 미니수축튜브(사은품)
KS 60227-3 IEC 02 KIV 절연 전선 / 규격 : 2.5SQ / 길이 : 1M / 색상 : 검정색 / 1M 단위로 선택하신 길이만큼 잘라서 판매하며 연선입니다. (예) 수량 1개 -> 1M, 10개 -> 10M. 단위(M)단위가 커질경우 끊어 배송될
www.devicemart.co.kr
아두이노 1채널 5V 미니 릴레이 모듈 [SZH-EK082]
아두이노, AVR, ARM, PIC 등 다양한 마이크로 컨트롤러 제어가 가능한 1채널 5V 릴레이 모듈입니다.
www.devicemart.co.kr
3. 주의사항

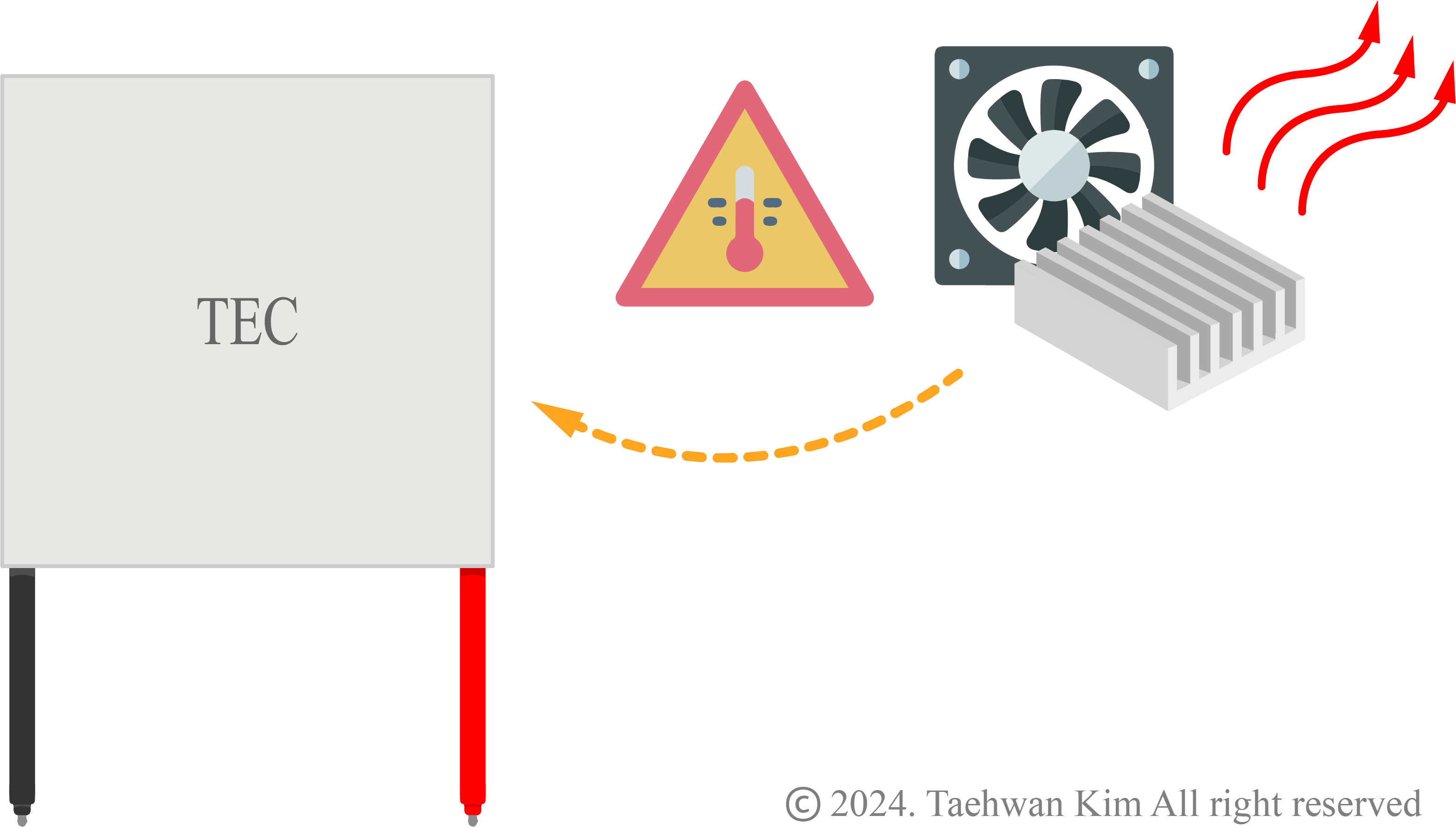

주의사항 펠티어 열전소자가 냉각 기능을 원활하게 하기 위해서는 해당 소자의 발열면에서 냉각이 이루어져야 한다. 열전소자에 전원을 인가하면 모델명이 적혀있는 면에서는 냉각이, 그 반대면에서는 발생하는데, 이때 발열면에서 냉각이 이루어지지 않으면 발열면의 열이 냉각면까지 전달되어 냉각 효율이 저하되거나, 소자가 파괴되어 냉각이 이루어지지 않을 수 있다. 따라서 발열면의 냉각을 위한 장치(방열판, 라지에이터, 쿨링팬 등)를 발열면에 반드시 부착해야 한다. 아래 링크로 접속하면 펠티어 열전소자의 발열면에 부착하여 사용할 수 있는 라디에이터와, DC12V에서 동작하는 냉각팬을 구매할 수 있다.
쿨링키트 수냉 싱글팬 DIY 키트[SZH-CO009]
쿨링 수냉 키트로 워터블록, DC12V 팬(92x92), 방열 싱글 라지에이터로 구성되어 있습니다. (펠티어 별도)
www.devicemart.co.kr
4. 예제
4.1. 회로 구성
회로 구성 4.2. 프로그램 작성
void setup() { pinMode(12, OUTPUT); // 디지털 12번 핀을 출력(OUTPUT) 모드로 설정 } void loop() { // 펠티어 열전소자 동작 시작 digitalWrite(12, HIGH); delay(1000); // 1000 ms 대기 // 펠티어 열전소자 동작 종료 digitalWrite(12, LOW); // 디지털 12번 핀에 디지털 신호 LOW 출력 delay(500); // 500 ms 대기 }
[함께 읽으면 좋은 페이지]
아두이노 | 릴레이 DC 5V 모듈
1. 릴레이 DC 5V 모듈 릴레이(Relay)는 전기 신호로 제어할 수 있는 물리적 스위치 소자로, 낮은 전압의 제어 신호로 높은 전압에서 동작하는 회로를 제어할 수 있게 한다. 릴레이의 동작 전압은 D
vedacube.tistory.com
아두이노 SPI 통신 | 열전대 써모커플 증폭 모듈 MAX31856
1. SPI 통신 SPI(Serial Peripheral Interface) 통신은 I2C 통신과 마찬가지로, 한 컨트롤러(master)에 여러 개의 주변 장치(slave)를 연결하여 신호를 주고 받는다. SPI 통신은 데이터를 구분하는 동기 클럭 라
vedacube.tistory.com
아두이노 프로젝트 | 휴대용 냉각기
1. 휴대용 냉각기 2. 프로젝트 2.1. 회로 구성 2.2. 프로그램 작성#include #include Adafruit_MAX31856 maxthermo = Adafruit_MAX31856(10, 11, 12, 13);const int Relay_Power_up = 7;const int Relay_Polar_1_up = 8;const int Relay_Polar_2
vedacube.tistory.com
참고문헌
- Wikipedia contributors. (2024). Thermoelectric effect. Wikipedia. https://en.wikipedia.org/wiki/Thermoelectric_effect. 2024.11.23.
